Açık Sabit Bilyalı Rulmanlar
Açık Sabit Bilyalı Rulmanlar
Açık Sabit Bilyalı Rulmanlar
Açık Sabit Bilyalı Rulmanlar

Açık Sabit Bilyalı Rulmanlar

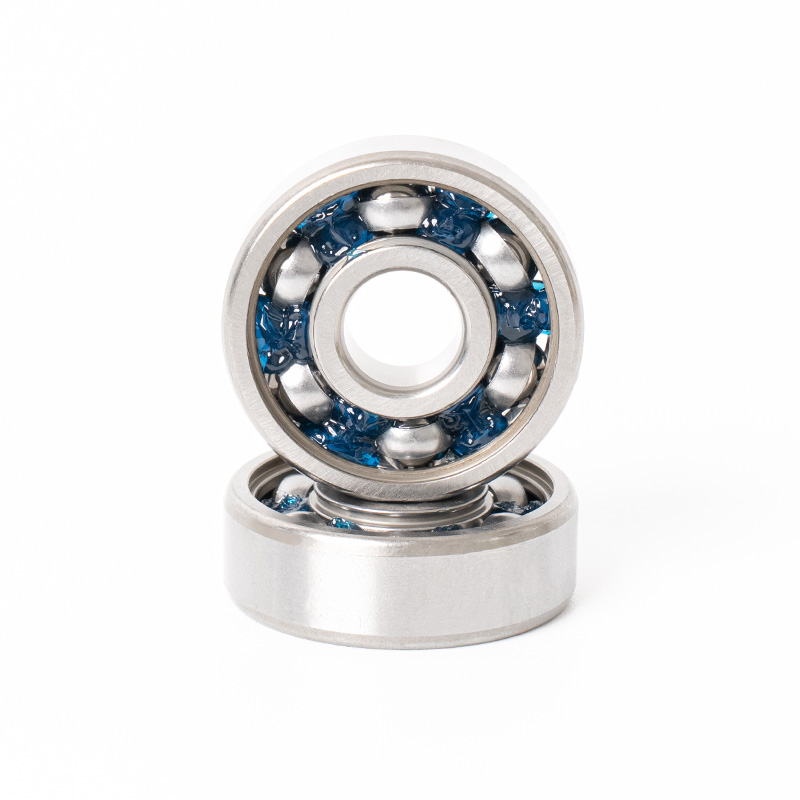

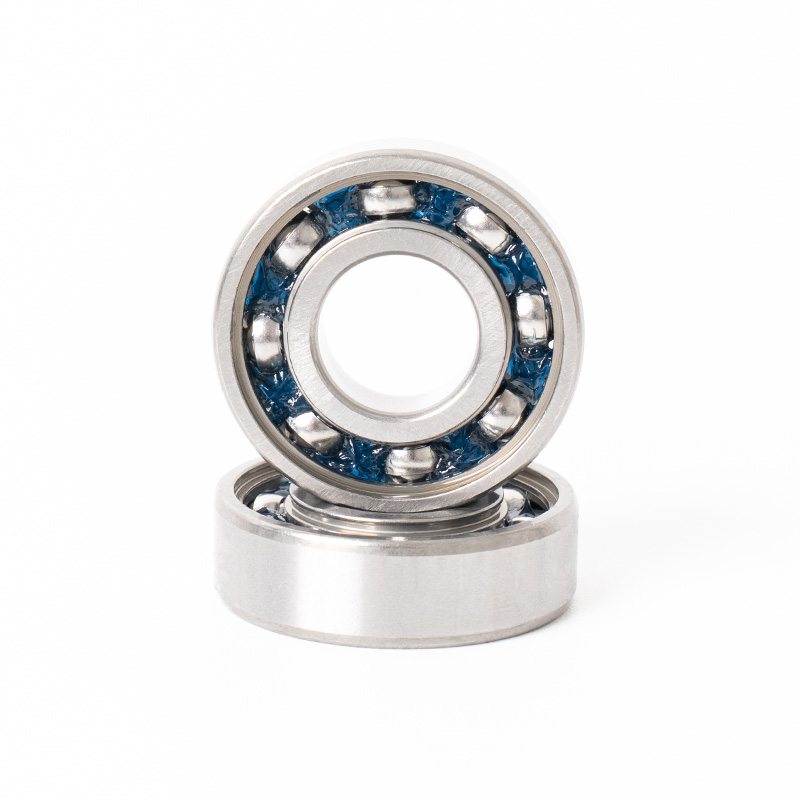

Açık sabit bilyalı rulmanlar, en yaygın ve basit makaralı rulman türüdür. Dikkate değer özellikleri, rulmanın iç ve dış bilezikleri arasında sızdırmazlık cihazı bulunmaması ve yuvarlanma elemanları ile kafeslerin açık durumda olmasıdır. Conta veya toz kapağı bulunmadığından, açık rulmanlar kolayca yağlayıcı ekleyebilir ve değiştirebilir; bu da rulmanın iç kısmının temiz tutulmasına ve çalışma sıcaklıklarının düşürülmesine yardımcı olur. Bu tasarım, açık sabit bilyalı rulmanları, iyi yağlama koşulları ve nispeten temiz bir ortam bulunan koşullarda, özellikle sık rulman bakımı ve yüksek hız gereksinimleri gerektiren mekanik ekipmanlar için kullanıma uygun hale getirir. Büyük radyal yüklere dayanabilirler ve ayrıca belirli bir çift yönlü eksenel yük taşıma kapasitesine sahiptirler ve yaygın olarak uygulanabilirler. Açık rulmanların boyutları standartlaştırılmıştır ve çeşitli mekanik yapı tasarımlarına uygun olan çeşitli iç ve dış çap boyutlarını kapsar.
Teklif Al
ÖNV：2RZ Keçeli Sabit Bilyalı RulmanlarSONRAKİ：6300 Serisi Sabit Bilyalı Rulmanlar
  • Parametre
  • Bize Ulaşın

  • 6000 Serisi

    Rulman
    Hayır.     		delik
    d
    dakika.     		Aşırı doz
    D
    dakika.     		Genişlik
    B
    dakika.     		Gharnfer
    dakika
    mm     		Yük Derecelendirmesi Top Uyumluluğu Maksimum Çıkış Hızı Ağırlık/Set
    Dinamik
    cr     		Statik
    cr     		Hayır. Boyut
    mm     		Gres
    dev/dak     		Yağ
    dev/dak     		kg/takım
    6000 10 0.3937 26 1.0236 8 0.3150 0.3 4.55 1.95 7 4.763 29000 34000 0.019
    6001 12 0.4724 28 1.1024 8 0.3150 0.3 5.1 2.39 8 4.763 26000 30000 0.021
    6002 15 0.5906 32 1.2598 9 0.3543 0.3 5.6 2.84 9 4.763 22000 26000 0.035
    6003 17 0.6693 35 1.3780 10 0.3937 0.3 6.8 3.35 10 5 20000 24000 0.040
    6004 20 0.7874 42 1.6535 12 0.4724 0.6 9.4 5.05 9 6.35 18000 21000 0.068
    6005 25 0.9843 47 1.8504 12 0.4724 0.6 10.1 5.85 10 6.35 15000 18000 0.079
    6006 30 1.1811 55 2.1645 13 0.5118 1.0 13.2 8.3 11 7.144 13000 15000 0.113
    6007 35 1.3779 62 2.4409 14 0.5512 1.0 16.0 10.3 11 7.938 12000 14000 0.149
    6008 40 1.5748 68 2.6772 15 0.5906 1.0 16.8 11.5 12 7.938 10000 12000 0.185
    6009 45 1.7716 75 2.9528 16 0.6299 1.0 21.0 15.1 12 8.731 9200 11000 0.231
    6010 50 1.9650 80 3.1496 16 0.6299 1.1 21.8 16.6 13 8.731 8400 9800 0.256
    6011 55 2.1653 90 3.5433 18 0.7087 1.1 28.3 21.2 12 11.000 7700 9000 0.388
    6012 60 2.3620 95 3.740 18 0.7087 1.1 29.5 23.2 13 11.000 7000 8300 0.414
    6013 65 2.5590 100 3.9370 18 0.7087 1.1 30.5 25.2 13 11.112 6500 7700 0.421
    6014 70 2.7559 110 4.3307 20 0.7874 1.1 38.0 31.0 13 12.303 6100 7100 0.604
    6015 75 2.9528 115 4.5276 20 0.7874 1.1 39.5 33.5 14 12.303 5700 6700 0.649
    6016 80 3.1496 125 4.9213 22 0.8661 1.1 47.5 40.0 14 13.494 5300 6200 0.854
    6017 85 3.3465 130 5.1181 22 0.8661 1.1 49.5 43.0 14 14.000 5000 5900 0.89
    6018 90 3.5433 140 5.5118 24 0.9449 1.5 58.0 49.5 14 15.081 4700 5600 1.02
    6019 95 3.7402 145 5.7087 24 0.9449 1.5 60.5 54.0 14 15.081 4500 5300 1.08
    6020 100 3.9370 150 5.9055 24 0.9449 1.5 60.0 54.0 14 16.000 4200 5000 1.15

    6200 Serisi

    Rulman
    Hayır.     		delik
    d
    dakika.     		Aşırı doz
    D
    dakika.     		Genişlik
    B
    dakika.     		Gharnfer
    dakika
    mm     		Yük Derecelendirmesi Top Tamamlayıcı Maksimum Çıkış Hızı Ağırlık/Set
    Dinamik
    cr     		Statik
    cr     		Hayır. Boyut
    mm     		Gres
    dev/dak     		Yağ
    dev/dak     		kg/takım
    6200 10 0.3937 30 1.1811 9 0.3543 0.6 5.1 2.39 8 4.763 25000 30000 0.032
    6201 12 0.4724 32 1.2598 10 0.3937 0.6 6.1 2.75 7 5.953 22000 26000 0.037
    6202 15 0.5906 35 1.3779 11 0.4331 0.6 7.75 3.6 8 5.953 19000 23000 0.045
    6203 17 0.6693 40 1.5748 12 0.4724 0.6 9.6 4.6 8 6.747 18000 21000 0.066
    6204 20 0.7874 47 1.8504 14 0.5512 1.0 12.8 6.65 8 7.938 16000 18000 0.106
    6205 25 0.9843 52 2.0472 15 0.5906 1.0 14.0 7.85 9 7.938 13000 15000 0.128
    6206 30 1.1811 62 2.4409 16 0.6299 1.0 19.5 11.3 9 9.525 11000 13000 0.199
    6207 35 1.3779 72 2.8346 17 0.6693 1.1 25.7 15.3 9 11.112 9800 11000 0.288
    6208 40 1.5748 80 3.1496 18 0.7087 1.1 29.1 17.8 9 12.0 8700 10000 0.366
    6209 45 1.7716 85 3.3465 19 0.7480 1.1 32.5 20.4 10 12.0 7800 9200 0.398
    6210 50 1.9650 90 3.5433 20 0.7841 1.1 35.0 23.2 10 12.7 7100 8300 0.454
    6211 55 2.1653 100 3.9370 21 0.8268 1.5 43.5 29.2 10 14.288 6400 7600 0.601
    6212 60 2.3620 110 4.3307 22 0.8661 1.5 52.5 36.0 10 15.081 6000 7000 0.783
    6213 65 2.5590 120 7.7244 23 0.9055 1.5 57.5 40.0 10 16.669 5500 6500 0.99
    6214 70 2.7559 125 4.9213 24 0.9449 1.5 62.0 44.0 11 16.669 5100 6000 1.07
    6215 75 2.9528 130 5.1181 25 0.9843 1.5 66.0 49.5 11 17.462 4800 5600 1.18
    6216 80 3.1496 140 5.7087 26 1.0236 2.0 72.5 53.0 11 18.256 4500 6300 1.40
    6217 85 3.3465 150 5.9055 28 1.1024 2.0 83.5 64.0 11 19.844 4200 5000 1.79
    6218 90 3.5433 160 6.2992 30 1.1811 2.0 96.0 71.5 10 22.225 4000 4700 2.15
    6219 95 3.7402 170 6.6929 32 1.2598 2.1 109 82.0 10 24.0 3700 4400 2.62
    6220 100 3.9370 180 7.0866 34 1.3386 2.1 122 93.0 10 25.4 3500 4200 3.14

    6300 Serisi

    Rulman
    Hayır.     		delik
    d
    dakika.     		Aşırı doz
    D
    dakika.     		Genişlik
    B
    dakika.     		Gharnfer
    dakika
    mm     		Yük Derecelendirmesi Top Tamamlayıcı Maksimum Çıkış Hızı Ağırlık/Set
    Dinamik
    cr     		Statik
    cr     		Hayır. Boyut
    mm     		Gres
    dev/dak     		Yağ
    dev/dak     		kg/takım
    6300 10 0.3937 35 1.3779 11 0.4331 0.6 8.2 3.5 6 7.144 23000 27000 0.053
    6301 12 0.4724 37 1.4567 12 0.4724 1.0 9.7 4.2 6 7.938 20000 24000 0.06
    6302 15 0.5906 42 1.6535 13 0.5118 1.0 11.4 5.45 7 7.938 17000 21000 0.082
    6303 17 0.6693 47 1.8504 14 0.5512 1.0 13.5 6.55 7 8.731 16000 19000 0.115
    6304 20 0.7874 52 2.0472 15 0.5906 1.1 15.9 7.90 7 9.525 14000 17000 0.144
    6305 25 0.9843 62 2.4409 17 0.6693 1.1 21.2 10.90 7 11.500 12000 14000 0.232
    6306 30 1.1811 72 2.8346 19 0.7480 1.1 26.7 15.0 8 12.000 10000 12000 0.36
    6307 35 1.3779 80 3.1496 21 0.8268 1.5 33.5 19.1 8 13.494 8800 10000 0.457
    6308 40 1.5748 90 3.5433 23 0.9055 1.5 40.5 24.0 8 15.081 7800 9200 0.63
    6309 45 1.7716 100 3.9370 25 0.9843 1.5 53.0 32.0 8 17.462 7000 8200 0.814
    6310 50 1.9650 110 4.3307 27 1.0630 2.0 62.0 38.5 8 19.05 6400 7500 1.07
    6311 55 2.1653 120 4.7244 29 1.1417 2.0 71.5 45.0 8 20.638 5800 6800 1.37
    6312 60 2.3620 130 5.1181 31 1.2205 2.1 82.0 52.0 8 22.225 5400 6300 1.73
    6313 65 2.5590 140 5.7087 33 1.2992 2.1 92.5 60.0 8 24.0 4900 5800 2.08
    6314 70 2.7559 150 5.9055 35 1.3780 2.1 104.0 68.0 8 25.40 4600 5400 2.52
    6315 75 2.9528 160 6.2992 37 1.4567 2.1 113 77.0 8 26.988 4300 5000 3.02
    6316 80 3.1496 170 6.6929 39 1.5354 2.1 123 86.5 8 28.575 4000 4700 3.59
    6317 85 3.3465 180 7.0866 41 1.6142 3.0 133 970 8 30.1625 3800 4500 4.23
    6318 90 3.5433 190 7.4803 43 1.6929 3.0 143 107 8 31.75 3600 4200 4.91
    6319 95 3.7402 200 7.8740 45 1.7717 3.0 153 119 B 34.000 3300 3900 5.67
    6320 100 3.9370 210 8.2677 47 1.8504 3.0 173 141 8 36.512 3200 3700 7.00
    6000 Serisi
    Rulman Modeli Seviye Halka Malzemesi
    6000 ZV2 GCR15
    6001 ZV2 GCR15
    6002 ZV2 GCR15
    6003 ZV2 GCR15
    6004 ZV2 GCR15
    6005 ZV2 GCR15
    6006 ZV2 GCR15
    6007 ZV2 GCR15
    6008 ZV2 GCR15
    6009 ZV2 GCR15

    6200 Serisi
    Rulman Modeli Seviye Halka Malzemesi
    6200 ZV3 GCR15
    6201 ZV3 GCR15
    6202 ZV3 GCR15
    6203 ZV3 GCR15
    6204 ZV2 GCR15
    6205 ZV2 GCR15
    6206 ZV2 GCR15
    6207 ZV2 GCR15
    6208 ZV2 GCR15
    6209 ZV2 GCR15

    6300 Serisi
    Rulman Modeli Seviye Halka Malzemesi
    6300 ZV3 GCR15
    6301 ZV3 GCR15
    6302 ZV3 GCR15
    6303 ZV2 GCR15
    6304 ZV2 GCR15
    6305 ZV2 GCR15
    6306 ZV2 GCR15
    6307 ZV2 GCR15
    6308 ZV2 GCR15
    6309 ZV2 GCR15

İlgili Ürünler

Hakkında YIFENG

Şirket, küçük ve orta ölçekli minyatür sabit bilyalı rulmanların geliştirilmesi ve üretimi ile uğraşan profesyonel bir kuruluştur; ürünler çeşitli mikro motorlar, ev aletleri, iletişim ekipmanları, tıbbi, spor ekipmanları, tekstil makineleri, ulaşım ve diğer alanlarda yaygın olarak kullanılmaktadır. Şirketin 200'den fazla çalışanı bulunmaktadır ve 6.000 metrekareden fazla bir alanı kaplamaktadır. Yıllık üretim kapasitesi 25 milyon settir. Yerli ileri teknoloji 'mikrobilgisayar adım kontrolü' mikro, küçük ve orta ölçekli otomatik rulman üretim hattı, güçlü teknik gücü ve hassas işleme, test ekipmanları, profesyonel ölçüm ve fiziksel ve kimyasal muayene kurumlarıyla donatılmış, tüm alet ve ekipmanlar lider seviyeye ulaştı.

NINGBO YIFENG BEARING CO.,LTD.

Uzmanlığımızı projeniz için başarıya dönüştüren güvenilir bir ortağız.

Onur Belgesi

HABER
Endüstri Bilgisi

Açık sabit bilyalı rulmanlar ile contalı tip rulmanlar arasındaki yapısal fark nedir?

Sabit Bilyalı Rulmanlara Giriş
Sabit bilyalı rulmanlar, basit yapıları, çok yönlülükleri ve hem radyal hem de eksenel yükleri kaldırabilme yetenekleri nedeniyle en yaygın kullanılan makaralı rulmanlar arasındadır. Boyutları standartlaştırılmıştır, bu da onların farklı mekanik sistemlere entegrasyonunu kolaylaştırır. Ancak uygulama ve çevre koşullarına bağlı olarak sabit bilyalı rulmanlar açık tip ve contalı tip olarak sınıflandırılabilir. Bu ikisi arasındaki temel ayrım, yapısal tasarımlarında, özellikle de koruyucu sızdırmazlık cihazlarının dahil edilip edilmemesinde yatmaktadır.

Açık Sabit Bilyalı Rulmanların Yapısal Özellikleri
Açık sabit bilyalı rulmanlar iç ve dış halkalar arasında herhangi bir sızdırmazlık cihazı yoktur. Döner elemanlar ve kafes, yağlayıcıların kolayca eklenmesine veya değiştirilmesine olanak tanıyan açık bir durumdadır. Bu yapısal özelliği onları ortamın temiz olduğu, yağlama koşullarının iyi korunduğu ve sık bakım gerektiren uygulamalara uygun hale getirir. Keçelerin bulunmaması ayrıca sürtünmeyi azaltmaya yardımcı olarak açık rulmanları yüksek hızlı çalışma için ideal hale getirir. Ancak toz, nem ve diğer kirletici maddelere karşı daha savunmasızdırlar.

Keçeli Sabit Bilyalı Rulmanların Yapısal Özellikleri
Bunun aksine, sızdırmaz sabit bilyalı rulmanlar, yatağın bir veya her iki tarafında genellikle kauçuk contalar veya metal kalkanlar gibi sızdırmazlık cihazlarıyla donatılmıştır. Bu contalar, toz, kir ve diğer kirletici maddelerin girişini önlerken yağlayıcıları yatağın içinde tutacak şekilde tasarlanmıştır. Sızdırmazlık yapıları, yatağın yağlamayı daha uzun süre muhafaza etmesi nedeniyle sık bakım ihtiyacını da azaltmaya yardımcı olur. Bununla birlikte, ek sızdırmazlık nedeniyle, kapalı rulmanlar genellikle açık rulmanlara kıyasla daha yüksek sürtünme seviyelerine sahiptir ve bu da maksimum çalışma hızlarını biraz sınırlayabilir.

Karşılaştırmalı Yapısal Analiz
Açık ve contalı tipler arasındaki en temel yapısal fark, sızdırmazlık elemanının entegre edilip edilmemesinde yatmaktadır. Sızdırmazlık bileşeni yağlama yöntemlerini, bakım sıklığını ve dış koşullara direnci etkiler. Aşağıdaki tablo yapısal karşılaştırmayı özetlemektedir:

Özellik Açık Sabit Bilyalı Rulmanlar Mühürlü Sabit Bilyalı Rulmanlar
Mühür/Kalkan Yok, açık tasarım Bir/her iki tarafta lastik contalar veya metal korumalar
Yağlama Kolayca eklenir veya değiştirilir Önceden doldurulmuş, sınırlı değiştirme
Kirletici Koruma Düşük, çevreye bağlıdır Yüksek, toza ve neme karşı korur
Sürtünme Seviyesi Düşük, yüksek hızlara uygun Sızdırmazlık elemanı nedeniyle daha yüksek
Bakım Sık yağlama gerekli Minimum bakım gerekli

Yapının Performans Üzerindeki Etkisi
Açık ve kapalı rulmanlar arasındaki yapısal farklılıklar performanslarını doğrudan etkiler. Düşük sürtünmeli açık rulmanlar, sürekli yağlamanın sağlanabildiği yüksek hızlı uygulamalar için çok uygundur. Sızdırmaz rulmanlar, koruyucu elemanlarıyla tozlu veya nemli ortamlarda daha stabildir ve daha az sıklıkta bakım gerektirir. Bu farklılıklar mühendislerin makinelerin çalışma koşullarına göre uygun tipi seçmesine olanak tanır.

Açık Sabit Bilyalı Rulmanların Uygulamaları
Açık rulmanlar, yüksek hızlı motorlar, hassas aletler ve temiz çalışma koşullarının sağlandığı ortamlar gibi uygulamalarda yaygın olarak kullanılır. Yapıları, yağlamaya doğrudan erişime izin vererek onları merkezi yağlama cihazlarına sahip sistemler için uygun hale getirir. Tekstil makineleri, takım tezgahları ve mikro motorlar gibi endüstriler, sık yağlama döngülerinin mümkün olduğu durumlarda genellikle açık tasarımlardan yararlanır.

Keçeli Sabit Bilyalı Rulmanların Uygulamaları
Ev aletleri, otomotiv parçaları ve tarım makineleri gibi kirlenmenin endişe verici olduğu ortamlarda sızdırmaz rulmanlar tercih edilir. Yapıları toz ve nemin içeri girmesini engellediğinden özellikle açık havada veya endüstriyel koşullarda çalışan ekipmanlarda kullanışlıdırlar. Kendi kendine yeten yağlama özelliği, onları bakım erişiminin sınırlı olduğu makineler için de ideal kılar.

NINGBO YIFENG BEARING CO., LTD.
NINGBO YIFENG RULMAN CO., LTD. küçük ve orta ölçekli minyatür sabit bilyalı rulmanların geliştirilmesi ve üretimi ile uğraşan profesyonel bir üreticidir. 200'den fazla çalışanı ve yıllık 25 milyon takım üretim kapasitesiyle şirket, mikro motorlar, ev aletleri, iletişim ekipmanları, tıbbi cihazlar, tekstil makineleri ve taşıma sistemlerinde yaygın olarak kullanılan rulmanlar tedarik etmektedir. Mikrobilgisayar adım kontrolü ile desteklenen gelişmiş otomatik üretim hatları, farklı uygulama gereksinimlerini karşılayan hem açık hem de contalı tip rulmanlar üretmelerine olanak tanır. Şirket, güçlü teknik gücünü hassas test ekipmanlarıyla birleştirerek, ürünlerinin farklı çalışma koşulları altında stabilitesini korumasını sağlar.

Yapısal Seçim Esasları
Açık ve contalı rulmanlar arasındaki karar genellikle çalışma hızı, çevre temizliği ve bakıma erişilebilirlik gibi faktörlere bağlıdır. Mühendisler seçim yaparken genellikle aşağıdakileri dikkate alır:

Durum Önerilen Tür Sebep
Temiz çevre, yüksek hızlı çalışma Açık rulman Daha düşük sürtünme, kolay yeniden yağlama
Tozlu veya nemli ortam Mühürlü rulman Daha iyi kirletici koruması
Sık bakım mümkün Açık rulman Yağlama can be replenished easily
Sınırlı bakım erişimi Mühürlü rulman Önceden yağlanmış, uzun ömürlü yağlama

Uzun Vadeli Hususlar
Uzun süreli çalışmalarda açık rulmanlar, kirlenme nedeniyle erken aşınmayı önlemek için daha tutarlı izleme ve bakım gerektirebilir. Öte yandan, sızdırmaz rulmanlar daha az bakım gerektirirken, sonunda rulman sökülmeden yenilenemeyecek yağlayıcı bozulmasına maruz kalabilir. Bu nedenle yapısal seçim, makinenin beklenen ömrü ve çalışma ortamı ile dengelenmelidir.

Her Yapının Avantajları ve Sınırlamaları
Yapısal farklılıklar belirgin avantajlar ve sınırlamalar sağlar. Açık rulmanlar, yüksek hızlı, bakımı kolay sistemler için avantajlıdır ancak kirlenmeye karşı hassasiyetleri nedeniyle sınırlıdır. Sızdırmaz rulmanlar zorlu ortamlarda dayanıklılık açısından avantajlıdır ancak sızdırmazlık sürtünmesi nedeniyle yüksek hız performansı sınırlıdır. Güvenilir ekipman tasarlamak için bu ödünleşimleri anlamak çok önemlidir.
