Sabit Bilyalı Rulmanlar: Türler, Uygulamalar ve Bakım Konusunda Kapsamlı Bir Kılavuz

Sabbent Bilyalı Rulmanlara Giriş

Makine mühendisliği ve döner makineler dünyasında, çok az bileşen bu kadar temeldir ve yaygın olarak kullanılır. sabit bilyalı rulmanlar . Hareketin bu isimsiz kahramanları, basit ev aletlerinden karmaşık havacılık ve uzay sistemlerine kadar sayısız cihazın ayrılmaz bir parçasıdır. Sadeliği, çok yönlülüğü ve verimliliği ile tanınan, sabit bilyalı rulmanlar en yaygın türleridir yuvarlanma elemanı yatağı sürtünmeyi azaltmak ve yükleri desteklemek için tasarlanmış bir mekanik bileşen sınıfı.

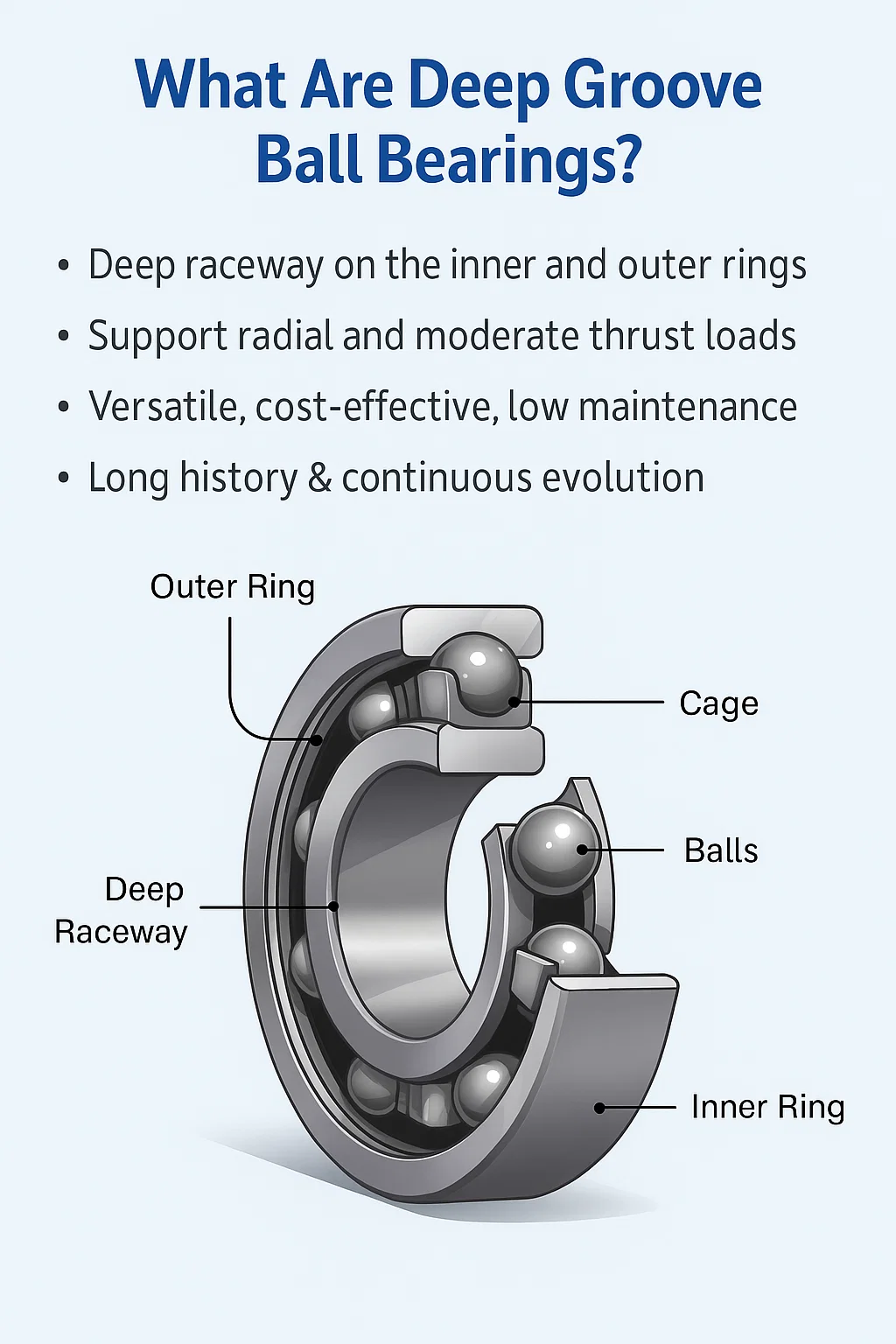

Sabit Bilyalı Rulmanlar Nelerdir?

bir sabit bilyalı rulman bir tür rulman hem iç hem de dış bileziklerde derin, kesintisiz bir kanala sahiptir. Bu yuvarlanma yolu, toplarınkinden biraz daha büyük bir yarıçapa sahiptir, bu da rulman ikisini de idare etmek radyal yük (şafta dik kuvvet) ve veyata itme yükü veya eksenel yük (mile paralel kuvvet). Çekirdek bileşenler bir iç halka, bir dış halka, bir dizi hassasiyet içerir bilyalı rulmanlar ve topları uygun aralıklarla yerleştirmek ve yönlendirmek için bir kafes. Bu tasarım düzgün ve verimli dönüş sağlayarak sürtünmeyi ve enerji kaybını en aza indirir.

Temel Özellikler ve birvantajlar

Yaygın kullanımı sabit bilyalı rulmanlar olağanüstü özelliklerinin ve faydalarının bir kanıtıdır.

• Çok yönlülük: Benzersiz yuvarlanma yolu tasarımları, her ikisini de etkili bir şekilde desteklemelerine olanak tanır radyal yük ve önemli derecede itme yükü onları çok çeşitli uygulamalar için uygun hale getiriyor rulman applications .

• Yüksek Hız Yeteneği: Düşük sürtünme katsayısına sahip olan bu rulmans yüksek hızlı çalışma için idealdir.

• Maliyet Verimliliği: Bunlar en yaygın olarak üretilenlerden biridir. rulman types diğer uzmanlıklara kıyasla yüksek düzeyde stveardizasyon ve daha düşük maliyet anlamına gelir rulmans .

• Düşük Bakım: Birçok sabit bilyalı rulmanlar mühürlü veya korumalı versiyonları mevcuttur, ömür boyu önceden yağlanmıştır, çok az veya hiç gerektirmez rulman maintenance .

• Sessiz Çalışma: Hassas tasarımları düzgün dönüş sağlayarak düşük gürültü ve titreşim seviyeleri sağlar.

Kısa Tarih ve Evrim

Sürtünmeyi azaltmak için yuvarlanan elemanların kullanılması kavramı, Leonardo da Vinci'nin çizdiği ilk tasarımlarla birlikte yüzyıllar öncesine dayanmaktadır. bircak modern bilyalı rulman bildiğimiz gibi, daha verimli makinelere olan ihtiyaç arttıkça Sanayi Devrimi sırasında şekillenmeye başladı. sabit bilyalı rulman Tasarımın öncüsü 19. yüzyılın sonları ve 20. yüzyılın başlarında yuvarlanma yolu geometrisine ve üretim hassasiyetine odaklanan önemli yeniliklerdi. Zaman geçtikçe gelişmeler rulman materials , yağlama ve üretim teknikleri daha yüksek yük kapasitelerine, daha yüksek hızlara ve daha uzun hizmet ömrüne olanak tanıyarak onları bugünkü sağlam ve güvenilir bileşenler haline getirdi. Bu evrim, neredeyse her sektörde vazgeçilmez bir bileşen olarak konumlarını sağlamlaştırdı.

Sabit Bilyalı Rulman Çeşitleri

Hepsi sabit bilyalı rulmanlar Temel bir tasarımı paylaştıkları için farklı sektörlerin özel taleplerini karşılamak üzere çeşitli konfigürasyonlarda üretilirler. rulman applications . Bu farklıları anlamak rulman types belirli bir görev için doğru bileşenin seçilmesi açısından çok önemlidir. birna farklar bilye sıralarının sayısında ve kullanılan sızdırmazlık veya koruma tipinde yatmaktadır.

Tek Sıralı Sabit Bilyalı Rulmanlar

Bu en yaygın kullanılan ve tanınabilen bilyalı rulman tip . Adından da anlaşılacağı gibi tek sıra halindedirler. bilyalı rulmanlar iç ve dış halkalar arasında. Tek sıra rulmans son derece çok yönlüdür, önemli işlerle başa çıkma kapasitesine sahiptir radyal yük ve derin yuvarlanma yolu olukları nedeniyle orta düzeyde itme yükü her iki yönde de. Sağlam ve basit tasarımları, onları elektrik motorlarından otomotiv bileşenlerine, elektrikli el aletlerinden ev aletlerine kadar çok çeşitli kullanımlara uygun hale getiriyor. Düşük sürtünme ve yüksek hız yetenekleri, onları genel amaçlı uygulamaların çoğu için mükemmel bir seçim haline getiriyor rulman applications .

Çift Sıralı Sabit Bilyalı Rulmanlar

için uygulamalar tek sıradan daha fazla yük kapasitesi ve sağlamlık gerektiren rulman çift sıra sağlayabilir sabit bilyalı rulman ideal çözümdür. Esasen iki tek sıra rulmans tek bir ünitede birleştirilen bu tip iki paralel sıra top içerir. Çift sıralı tasarım önemli ölçüde artırır rulman's radyal ve eksenel yük kapasitesi. Daha geniş destek tabanı aynı zamvea daha fazla stabilite ve sağlamlık sağlayarak onları özellikle şaftın sağlam bir şekilde yerinde tutulması gereken senaryolarda etkili kılar. Daha büyük ve daha özel olmakla birlikte, ağır iş makineleri, tarım ekipmanları ve yüksek yükler altında performansın öncelikli olduğu endüstriyel pompalar için mükemmel bir seçimdirler.

Minyatür Bilyalı Rulmanlar

Minyatür bilyalı rulmanlar uzmveırlar tip arasında sabit bilyalı rulman dış çapı 30 mm'den az olan çok küçük boyutlarıyla tanımlanır. Küçük boyutlarına rağmen aynı yüksekliğe sahip olacak şekilde tasarlveılar özellikler onların daha büyük muadilleri olarak. Bunlar rulmans alanın son derece sınırlı olduğu hassas alet ve ekipmanlardaki kritik bileşenlerdir. Ortak uygulamalar dişçilik matkaplarını, robotları, tıbbi aletleri, bilgisayar fanlarını ve diğer küçük ölçekli mekanik cihazları içerir. Tasarımları düşük sürtünmeyi ve düzgün çalışmayı ön plvea tutarak onları minyatür, yüksek hızlı ve hassas sistemlerin hayati bir parçası haline getiriyor.

Açık, Korumalı ve Mühürlü Rulmanlar

Dahili bileşenlerin korunması ve yağlama herhangi bir ürünün uzun ömürlülüğü ve performansı açısından çok önemlidir. rulman . Sabit bilyalı rulmanlar üç ana koruma konfigürasyonuyla gelir:

• Açık Rulmanlar: Bu temel tip mühürleri veya kalkanları yoktur. Dahili bileşenler açığa çıkar, bu da şunlar için faydalıdır: uygulamalar nerede rulman Düzenli olarak harici bir kaynaktan alınan yağ veya gres ile yağlanıyor veya temiz bir ortamda çalışıyor. En düşük sürtünmeyi sunarlar ve en yüksek hızlara ulaşabilirler.

• Korumalı Rulmanlar: "Z" (bir koruma için) veya "ZZ" (iki koruma için) ile gösterilen bu rulmans dış halkaya bastırılmış temassız metal korumalara sahiptir. Bu kalkanlar büyük parçacıkların içeri girmesini önler. rulman bir miktar yağın kaçmasına izin verir ve sızdırmaz yataklara göre biraz daha yüksek bir hız sınırı sunar. Minimum kirlenmenin olduğu ortamlar için uygundurlar.

• Mühürlü Rulmanlar: "RS" (bir lastik conta için) veya "2RS" (iki lastik conta için) ile gösterilen bu ürünler, rulmans iç halkayla temas eden esnek bir lastik dudaklı contaya sahiptir. Bu tasarım hem katı kirletici maddelere hem de neme karşı üstün koruma sağlar. Ömür boyu gres ile önceden yağlanmıştır ve popüler bir seçimdir. rulman applications tozlu veya ıslak ortamlarda. Bunun telafisi, sürtünmenin biraz artmasıdır, bu da açık veya korumalı hız sınırına kıyasla daha düşük bir hız sınırıyla sonuçlanır. rulmans .

Bunları farklı anlamak rulman types ve bunların spesifik özellikleri başarılı bir sonuç sağlamanın ilk adımıdır. kurulum ve uzun, güvenilir bir hizmet ömrü.

birpplications of Deep Groove Ball Bearings

Çok yönlülüğü ve güvenilirliği sabit bilyalı rulmanlar onları dönen makinelere dayanan hemen hemen her endüstride temel taşı haline getiriyor. Ağır endüstriyel ekipmanlardan günlük tüketici ürünlerine kadar bu temel bileşenler, çok çeşitli ortamlarda performans gösterecek şekilde tasarlanmıştır. Aşağıdakiler en öne çıkanlardan bazılarıdır rulman applications Optimum performans için benzersiz özelliklerinden yararlanıldığı yer.

birutomotive Industry

Otomotiv sektörü en önemli tüketici sabit bilyalı rulmanlar . Bir aracın birçok dönen parçasının düzgün ve verimli çalışması için vazgeçilmezdirler. Bunları, aracın ağırlığını taşıdıkları ve tekerleğin minimum sürtünmeyle serbestçe dönmesini sağlayan tekerlek göbeklerinde bulabilirsiniz. Bunlar aynı zamanda yüksek hızları idare edebildikleri ve birleşik radyal yük and itme yükü operasyon sırasında oluşturulur. Dayanıklılık ve uzun ömür özellikler arasında bilyalı rulmanlar Binlerce kilometre boyunca araç güvenilirliğini ve güvenliğini sağlamak için hayati öneme sahiptir.

Elektrik Motorları

Elektrik motorları, hem endüstriyel hem de evsel sektörün beygir gücü uygulamalar , çok güvenmek sabit bilyalı rulmanlar Rotor milini desteklemek için. rulmans Şaftın minimum enerji kaybıyla yüksek hızlarda dönmesine izin verin. Düşük sürtünme ve sessiz çalışmaları, motorun genel verimliliğine ve gürültünün azaltılmasına katkıda bulunduklarından elektrik motorlarında özellikle önemlidir. İster küçük ölçekli bir fan motorunda ister fabrika ekipmanı için büyük bir endüstriyel motorda olsun, performansı rulman motorun ömrünü ve çıkışını doğrudan etkiler.

Pompalar ve Kompresörler

Pompa ve kompresörlerde, sabit bilyalı rulmanlar sıvıları hareket ettiren veya gazları sıkıştıran dönen şaftları desteklemek için kritik öneme sahiptir. Bunlar uygulamalar arasındaten involve high speeds and significant radyal yük pervane veya pistondan. rulmans aşınma ve yıpranmayı önlemek için hassas hizalamayı korurken bu kuvvetlere dayanabilecek kadar sağlam olmalıdır. Bu zorlu koşullardaki güvenilirlikleri, HVAÇ ünitelerindeki, endüstriyel proseslerdeki ve su arıtma tesislerindeki akışkan taşıma sistemlerinin tutarlı ve verimli performansını sağlar.

Ev Aletleri ve Elektrikli El Aletleri

Modern yaşamın rahatlığı genellikle küçük elektrik motorlarıyla sağlanır. sabit bilyalı rulmanlar . Çamaşır makinesinin tamburundan elektrikli süpürgenin iç mekanizmalarına kadar bunlar rulmans Hareketli parçaların sessiz ve düzgün dönmesini sağlar. Ayrıca, sarsıcı kuvvetlere ve yüksek çalışma hızlarına dayanmaları gereken matkaplar, testereler ve taşlama makineleri gibi elektrikli aletlerde de bulunurlar. Düşük bakım mühürlü gereksinimleri bilyalı rulmanlar onları tüketici ürünleri için ideal hale getiriyor yağlama ve servis genellikle kullanıcının rutininin bir parçası değildir.

birerospace

Havacılık ve uzay endüstrisinde riskler inanılmaz derecede yüksektir ve her bileşenin güvenilirliği çok önemlidir. Sabit bilyalı rulmanlar kritik durumlarda kullanılır uygulamalar uçuş kontrol sistemlerinden iniş takımlarına ve motor aksesuarlarına kadar çeşitlilik göstermektedir. Bunlar rulmans son derece hassas bir şekilde üretilmiştir özellikler ve genellikle aşırı sıcaklık ve basınç altında performans gösterecek şekilde özel malzemelerden yapılır. Bir standardın ilkeleri rulman uygulamak, kalite ve rulman materials Havacılıkta kullanılan tüm bileşenler mutlak güvenilirlik için özel olarak tasarlanmıştır ve bu temel bileşene duyulan büyük güveni göstermektedir.

Sabit Bilyalı Rulmanlarda Kullanılan Malzemeler

Performansı ve uzun ömürlülüğü sabit bilyalı rulman temel olarak şunlar tarafından belirlenir: rulman materials yapımında kullanılır. Bir tasarımın temel tasarımı yapılırken rulman sabit kalırken halkalar, bilyalar ve kafes için malzeme seçimi işletmenin özel taleplerine göre uyarlanır. uygulama Yük, hız, sıcaklık ve çevresel faktörler dahil.

Krom Çelik

için the vast majority of rulman applications , krom çelik iç ve dış bileziklerin yanı sıra standart malzemedir bilyalı rulmanlar kendileri. Tipik olarak yüksek karbonlu krom çeliği (AISI 52100 gibi) olan bu malzeme, olağanüstü bir sertlik, aşınma direnci ve yorulma mukavemeti dengesi sunar. Yaklaşık 60-64 HRÇ'lik bir Rockwell sertliği elde etmek için ısıl işleme tabi tutulmuştur, bu da onu inanılmaz derecede dayanıklı ve yüksek dayanımlı hale getirir. radyal yük and itme yükü . Güvenilirliği ve maliyet etkinliği krom çelik genel amaçlı kullanım için tercih edilen seçenek haline getirdik sabit bilyalı rulmanlar sayısız endüstride.

Paslanmaz Çelik

ne zaman bir rulman gıda işleme, tıbbi ekipman veya denizcilik gibi aşındırıcı bir ortamda çalışması gerekiyor uygulamalar , paslanmaz çelik tercih edilen malzemedir. Paslanmaz çelik rulmanlar neme, kimyasallara ve pasa karşı mükemmel direnç sağlayan yüksek kromlu alaşımlardan (AISI 440Ç gibi) yapılmıştır. O kadar zor olmasa da krom çelik Biraz daha düşük dinamik yük kapasitesi ile sonuçlanabilecek üstün korozyon direnci kritik bir avantajdır. Bu onları önemli bir bileşen haline getiriyor uygulamalar sanitasyon ve kimyasal temizleyicilere karşı direncin tartışılamaz olduğu yerler.

Seramik Malzemeler

için high-performance, specialized rulman applications , seramik malzemeler teknolojide önemli bir sıçramayı temsil ediyor. Bunlar rulmans tipik olarak yapılan toplara sahiptir malzemeler Silikon Nitrür gibi ( $S{i}_3{N}_4$ ) veya Zirkonya ( $Zr{O}_2$ ), genellikle "hibrit" oluşturmak için çelik halkalarla eşleştirilirler. rulman " Faydaları seramik rulmanlar Önemlidirler: çelikten çok daha hafiftirler, manyetik değildirler ve korozyona karşı dayanıklıdırlar. Yüksek sertlikleri ve düşük termal genleşmeleri, daha yüksek hassasiyete ve minimum maliyetle çok daha yüksek hızlarda ve sıcaklıklarda çalışma yeteneğine olanak tanır. yağlama . Benzersiz performans sunarken, yüksek maliyet seramik malzemeler öncelikle kritik durumlarda kullanıldıkları anlamına gelir uygulamalar havacılık, motor sporları ve özel yüksek hızlı makineler gibi.

Kafesler: Çelik, Pirinç ve Poliamid

rulman's Tutucu olarak da bilinen kafes, topları ayırma ve onları yuvarlanma yolu etrafında eşit şekilde yönlendirme gibi önemli bir işlevi yerine getirir. Kafesin malzemesi hız, sıcaklık ve yağlama gereksinimlerine göre seçilir.

• Preslenmiş Çelik Kafesler: most common tip Bunlar metal levhadan damgalanmıştır ve sağlam, dayanıklı ve ekonomiktir. Çoğu genel amaç için uygundurlar rulman applications .

• İşlenmiş Pirinç Kafesler: Daha büyük için kullanılır rulmans veya daha zorlu koşullarda, pirinç kafesler yüksek sıcaklıklarda ve hızlarda daha güçlü ve daha kararlıdırlar. Daha iyi performans sunarlar uygulamalar fakirle yağlama Endüstriyel dişli kutuları ve pompalarda yaygındır.

• Polyamid Kafesler (Naylon): Güçlendirilmiş bir polimerden kalıplanmış bu kafesler hafiftir, esnektir ve mükemmel düşük sürtünme özellikleri sunar. Yüksek hızlı, düşük gürültülü işler için idealdirler uygulamalar ve bazı kimyasallara karşı dayanıklıdır. Ancak sınırlı bir sıcaklık aralığına sahiptirler ve aşırı sıcak ortamlar için uygun değildirler.

careful selection of these rulman materials hayati bir parçasıdır özellikler sürecinin sağlanması, rulman amaçlanan işlevi ve ortamıyla mükemmel şekilde eşleşir.

Yük Kapasitesini ve Hız Değerlerini Anlama

Doğruyu seçmek sabit bilyalı rulman belirli bir süre için uygulama boyutlarını bilmekten daha fazlasını gerektirir. Temel bir anlayış rulman specifications Özellikle yük kapasitesi ve hız değerleri, güvenilirlik ve uzun ömür sağlamak için çok önemlidir. Bu derecelendirmeler bir limitin sınırlarını tanımlar. rulman's Performans ve seçim sürecinde kritik faktörlerdir.

Radyal Yük ve Eksenel Yük

Her rulman belirli bir desteği desteklemek üzere tasarlanmıştır tip arasında force or load. Sabit bilyalı rulmanlar özellikle çok yönlüdür çünkü her ikisini de idare edebilirler radyal yük and eksenel yük .

• Radyal Yük: Bu, mile dik olarak etki eden kuvvettir. Çoğu kişinin kullandığı birincil yüktür. sabit bilyalı rulmanlar Bu kuvvetler için mükemmel destek sağlayan derin yuvarlanma yolları ile destek sağlamak üzere tasarlanmıştır.

• birxial Load (or Thrust Load): Bu, mile paralel etki eden kuvvettir. Bazıları ise rulman types için özel olarak tasarlanmıştır itme yükü , derin yuvarlanma yolu geometrisi sabit bilyalı rulmanlar ılımlı bir şekilde idare etmelerine izin verir eksenel yük her iki yönde de. Bu çift amaçlı yetenek, onları ideal bir seçim haline getiriyor uygulamalar Birleşik yükleme koşullarıyla.

Statik ve Dinamik Yük Değerleri

Üreticiler aşağıdakiler için iki temel yük değeri sağlar: rulmans için hayati önem taşıyan rulman applications :

• Statik Yük Değeri ( ${Ç}_0$ ): static load rating represents the maximum load a stationary rulman yuvarlanma yollarında kalıcı deformasyona neden olmadan dayanabilir veya bilyalı rulmanlar . Bu değerin bir an bile aşılması girintilere neden olabilir ve görüntüyü önemli ölçüde azaltabilir. rulman's gelecekteki performans ve kullanım ömrü. Bu derecelendirme bizim için çok önemli. uygulamalar nerede rulmans Kaldırmadan önce ağır bir yükü taşıyan vinç gibi dinlenme sırasında ağır yüklere maruz kalanlar.

• Dinamik Yük Değeri ( $Ç$ ): dynamic load rating is the most critical factor for rulmans rotasyonla çalışan. Sabit olarak tanımlanır radyal yük bir grup özdeş rulmans %90'ı malzeme yorgunluğunun ilk işaretlerini gösterene kadar bir milyon devire dayanabilir. Bu derecelendirme şu şekilde kullanılır: rulman hayat hesaplama formülü, $L_{10}=(Ç/P{)}^3$ , nerede $L_{10}$ Milyonlarca devirdeki nominal ömür, $Ç$ dinamik yük değeridir ve $P$ eşdeğer dinamik yüktür. Bu ilişki çok önemli bir prensibi vurgulamaktadır: rulman maintenance : Çalışma yükündeki küçük bir azalma, çalışma süresinin çok daha uzun olmasına yol açabilir rulman hayat.

Hız Değerleri (RPM Limitleri)

bir rulman's Tipik olarak dakika başına devir (RPM) cinsinden ifade edilen hız değeri, erken ısınmaya yol açabilecek aşırı ısı üretmeden güvenli bir şekilde çalışabileceği maksimum hızı gösterir. rulman failure . Hız sınırı sabit bir değer değildir ancak çeşitli faktörlerden etkilenir:

• Yağlama: tip ve yöntemi yağlama (gres ve yağ) hız kapasitesi üzerinde önemli bir etkiye sahiptir. Yağ yağlama genellikle gresten daha yüksek hızlara izin verir.

• Rulman Tasarımı: birs previously discussed, rulman types açık veya korumalı gibi daha az sürtünmeli rulmans , kontak contalarından kaynaklanan direncin azalması nedeniyle kapalı muadillerine (2RS) göre daha yüksek hızlara dayanabilir.

• Yük ve Sıcaklık: Daha ağır yükler ve daha yüksek çalışma sıcaklıkları daha fazla ısı üretir; bu da ısıl hasarı önlemek için daha düşük bir çalışma hızı gerektirebilir. rulman ve onun yağlayıcısı.

Bunları dikkatle değerlendirerek özellikler mühendisler bir seçim yapabilir sabit bilyalı rulman Bu sadece bir tasarımın fiziksel kısıtlamalarına uymakla kalmıyor, aynı zamanda uzun ve güvenilir bir hizmet ömrü için zorlu performans gereksinimlerini de karşılıyor.

Kurulum ve Kullanım

performance and service life of a sabit bilyalı rulman büyük ölçüde doğruya bağlıdır kurulum ve elleçleme. Hatta çok kaliteli rulman erken acı çekebilir rulman failure düzgün monte edilmemişse. sırasında en iyi uygulamaları takip etmek kurulum doğruyu seçmek kadar önemlidir tip and özellikler senin için uygulama .

Doğru Montaj Teknikleri

fundamental rule of rulman installation yalnızca bastırılarak takılan halkaya kuvvet uygulamaktır. Yanlış halkaya kuvvet uygulamak yükün halkaya iletilmesine neden olabilir. bilyalı rulmanlar yuvarlanma yollarında hasara ve önemli ölçüde azalmaya neden olur. rulman’s hayat. Montaj için üç ana yöntem vardır:

• Mekanik Montaj: için small to medium-sized rulmans , bu en yaygın yöntemdir. Bir montaj manşonu ve bir çekiç veya mekanik bir pres kullanılmasını içerir. Manşon, kuvveti halkanın etrafına eşit şekilde dağıtır. Eğer rulman Bir mil üzerine monte ediliyorsa kuvvetin iç bileziğe uygulanması gerekir. Bir mahfaza deliğine monte ediliyorsa dış bileziğe kuvvet uygulanmalıdır.

• Hidrolik Montaj: için larger rulmans , hidrolik pres kontrollü ve eşit bir kuvvet sunarak hasar riskini en aza indirir. Basınç hassas bir şekilde düzenlenebilir, böylece rulman Bileşenlere aşırı yük bindirilmeden doğru şekilde oturtulduğundan emin olun.

• rmal Mounting (Heating): Bu en güvenli ve en çok tavsiye edilen yöntemdir. rulman installation . Isıtarak rulman (tipik olarak 80-100°C sıcaklığa kadar), iç halka genişleyerek şaft üzerinde kolayca kaymasını sağlar. Bu yöntem herhangi bir kuvvetli darbe ihtiyacını ortadan kaldırır ve rulman hasardan. Eşit ve güvenli ısıtma sağlamak için özel indüksiyonlu ısıtıcılar veya kontrollü yağ banyoları kullanılır.

Gerekli Araçlar

Sorunsuz ve başarılı bir süreç için doğru araçlara sahip olmak çok önemlidir. kurulum . Anahtar araçlar şunları içerir:

• Rulman Çektirmeleri: Eskilerin güvenli ve tahribatsız olarak çıkarılması için kullanılır rulmans .

• Montaj Alet Setleri: se kits contain a set of sleeves and an impact hammer, designed to provide correct force application for different rulman boyutlar.

• İndüksiyon Isıtıcılar veya Isıtma Plakaları: için the thermal kurulum Bu araçlar, ısıtmanın güvenli ve kontrollü bir yolunu sağlar. rulman eşit olarak.

• Hassas Ölçme Aletleri: Doğru uyum ve açıklığı sağlamak amacıyla şaftın ve yatağın boyutlarını kontrol etmek için mikrometreler ve kumpaslar kullanılır.

birvoiding Common Installation Mistakes

sırasında dikkatsizlik kurulum erken doğumun önde gelen nedenidir rulman failure . Bu yaygın hatalara dikkat edin:

• Yanlış Kuvvet Uygulaması: most frequent error is applying impact force to the outer ring when fitting a rulman bir şafta veya tam tersi. Bu, Brinelling'e (yuvarlak yol üzerinde girintiler) neden olabilir ve bu da çalışma süresini önemli ölçüde kısaltır. rulman’s kullanım ömrü ve anında sonuçlanabilir rulman failure .

• Kirlenme: Kir, toz ve diğer kirleticiler bir rulman’s en kötü düşman. Mikroskobik parçacıklar bile aşındırıcı aşınmaya ve hasara neden olabilir. Her zaman temiz bir ortamda çalışın ve temiz aletler kullanın.

• Aşırı ısınma: Isıtma rulman Önerilen sıcaklığın üzerinde olması çeliğin sertliğini kalıcı olarak değiştirebilir, bu da güç ve potansiyel kaybına yol açabilir rulman failure .

• Uygunsuz Uyum Kullanma: birn kurulum mile veya mahfazaya çok sıkı oturması, rulman’s iç boşluk aşırı ön yüke ve ısınmaya neden olur. Tersine, gevşek bir bağlantı şaftın kaymasına ve sürtünme korozyonuna neden olabilir. Her zaman kontrol et özellikler ve toleranslar.

• Yanlış Yağlama: iken yağlama yanlış kullanımın kendisi başlı başına bir konudur tip veya yağlayıcı miktarı kurulum kritik bir hata olabilir. Her zaman üreticinin tavsiyelerine uyun.

Uygun kurulum konusunda kritik bir adımdır. rulman maintenance yaşam döngüsü. Doğru araçları ve teknikleri kullanmaya zaman ayırmanız, sabit bilyalı rulmanlar tam potansiyellerini ortaya çıkarır ve uzun, güvenilir bir hizmet ömrü sağlar.

Yağlama

birfter proper kurulum , etkili yağlama uzun vadeli sağlık ve performans için tek ve en önemli faktördür. sabit bilyalı rulman . Aslında bunların önemli bir yüzdesi rulman failure doğrudan uygunsuz duruma atfedilebilir yağlama , bunun bir yanlışlıktan mı kaynaklandığı tip arasında lubricant, insufficient quantity, or contamination. Rulman bakımı katı olmadan eksiktir yağlama planla.

Yağlamanın Önemi

Yağlama sağlayan çeşitli kritik işlevleri yerine getirir. rulman verimli ve güvenilir bir şekilde çalışır:

• Sürtünmeyi Azaltır: primary role of yağlama yuvarlanma elemanları (bilyalar) ve yuvarlanma yolları arasında ince bir film oluşturmaktır. Bu film, metalin metale doğrudan temasını önleyerek sürtünmeyi, ısı oluşumunu ve aşınmayı büyük ölçüde azaltır.

• Aşınmaya Karşı Korur: Bir bariyer oluşturarak, yağlama Küçük parçacıkların neden olduğu yüzey yorgunluğunu ve aşındırıcı aşınmayı önler. Aynı zamanda korur rulman korozyondan kaynaklanan yüzeyler.

• Isıyı Dağıtır: birs a rulman çalışır, ısı üretir. Yağlayıcı bu ısının kritik yüzeylerden uzaklaştırılmasına yardımcı olarak termal hasarın önlenmesine yardımcı olur. rulman ve hizmet ömrünü uzatıyor.

• Kirleticilere Karşı Mühürler: Üzerindeki contalara veya korumalara ek olarak rulman Yağlayıcının (özellikle gresin) kendisi ikincil bir bariyer görevi görerek, aksi halde ciddi hasara neden olabilecek toz, kir ve nemin girişini engeller.

Yağlayıcı Çeşitleri (Gres, Yağ)

choice between grease and oil as a lubricant depends heavily on the rulman's çalışma koşulları, özellikler ve uygulama .

• Gres: Gres, en yaygın yağlayıcıdır sabit bilyalı rulmanlar . Baz yağın koyulaştırıcıyla birleştirilmesiyle elde edilen yarı katı bir maddedir. Başlıca avantajları, yerinde kalması, mükemmel sızdırmazlık özellikleri sağlaması ve daha az sıklıkta yeniden gerektirmesidir. yağlama . Bu onu ideal bir seçim haline getiriyor rulmans ömür boyu mühürlüdür (2RS, ZZ). Bununla birlikte, gresin çok yüksek hızlarda çalkalanması ısı üretebilir ve aşırı yüksek devirlerde genellikle tavsiye edilmez. uygulamalar .

• Yağ: Yağ yağlama genellikle yüksek hızlı, yüksek sıcaklıkta veya yüksek yükte kullanılır uygulamalar nerede a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred tip merkezi sistemler için yağlama yağın sürekli olarak beslenebildiği ve filtrelenebildiği sistem. Ana dezavantaj, sızıntıyı önlemek için daha karmaşık sızdırmazlık düzenlemelerine duyulan ihtiyaçtır.

Yağlama Intervals

bir common misconception is that rulmans bakım gerektirmez. Mühürlüyken rulmans belirli bir hizmet ömrü için tasarlanmıştır; diğer çoğu rulman types periyodik olarak yeniden gerektirir yağlama yağlayıcıyı yenilemek ve eski, kirlenmiş gresi çıkarmak için. Doğru aralığı belirlemek çok önemlidir ve şunlara bağlıdır:

• Çalışma Koşulları: bir rulman yüksek hızlarda, yüksek sıcaklıklarda veya ağır koşullar altında çalışırken radyal yük daha sık yeniden gerektirecektir yağlama düşük hızlı, düşük yüklü bir araçtan daha uygulama .

• Çevre: bir hostile environment with moisture, dust, or dirt will necessitate more frequent rulman maintenance kirleticileri temizlemek için.

• Üretici Önerileri: birlways consult the rulman üreticinin spesifik teknik kılavuzları yağlama aralıklara dayalı olarak rulman type and özellikler .

Aşırı yağlamadan kaçınmak da aynı derecede önemlidir. Doldurma rulman Çok fazla gres içeren boşluk, basınç birikmesine neden olabilir, bu da contanın hasar görmesine ve çalkalamadan kaynaklanan ısı üretiminin artmasına neden olabilir, bu da sonuçta erken ısınmaya neden olabilir. rulman failure . Doğru miktar genellikle içindeki boş alanın %30-50'sini doldurur. rulman konut.

Bakım ve Sorun Giderme

bir proactive rulman maintenance programı, beklenmedik arıza sürelerini önlemenin ve ekipmanınızın servis ömrünü uzatmanın anahtarıdır. iken sabit bilyalı rulmanlar Sağlamdırlar, aşınma ve yıpranmaya karşı dayanıklı değildirler. Düzenli denetim ve sağlam bir ortak anlayış rulman failure modları, pahalı onarımlara yol açmadan önce sorunları tanımlamanıza ve çözmenize yardımcı olabilir.

Düzenli Muayene

Rutin denetimler, karşı savunmanın ilk hattıdır. rulman failure . Görsel ve işitsel kontroller çoğu zaman bir sorunu erkenden ortaya çıkarabilir.

• Görsel İnceleme: Hasar belirtilerine bakın rulman veya çevredeki bileşenler. Aşırı ısınmayı gösterebilecek sızıntı yapan veya rengi solmuş gres olup olmadığını kontrol edin. Şaft veya mahfaza üzerinde pas veya korozyon bulunması, nem girişinin açık bir işaretidir.

• birudible and Haptic Inspection: bir healthy rulman sorunsuz ve sessiz çalışmalıdır. Eğitimli bir kulak, genellikle iç hasara veya kirlenmeye işaret eden gıcırdatma, tıklama veya tıkırtı gibi olağandışı sesleri algılayabilir. Mekanik bir stetoskop, gürültünün kaynağının belirlenmesine yardımcı olabilir. Benzer şekilde, yüksek sıcaklık (normal çalışma sıcaklığıyla karşılaştırıldığında), aşağıdaki sorunlar için bir tehlike işareti olabilir: yağlama veya aşırı yük. Titreşim analizi araçları ayrıca belirli arıza frekanslarını tanımlayarak daha kesin bir teşhis sağlayabilir.

Temizlik Prosedürleri

için open sabit bilyalı rulmanlar mühürlenmemiş olanlar, periyodik olarak temizlenmeli ve yeniden yağlama rutinin bir parçası rulman maintenance .

• Temizlik: rulman dikkatlice yerinden çıkarılmalıdır. uygulama ve mineral ispirto veya gazyağı gibi yanıcı olmayan bir temizleme solventi ile temizlenmelidir. rulman eski, kirlenmiş gresi çıkarmak için ıslatılmalı ve çalkalanmalıdır. Asla döndürme rulman Basınçlı hava ile aşırı hızlarda dönmesine ve yuvarlanma yollarına zarar vermesine neden olabilir veya bilyalı rulmanlar .

• Kurutma ve Yeniden Yağlama: birfter cleaning, the rulman Korozyonu önlemek için tamamen kurutulmalıdır. Kuruduktan sonra hemen doğru miktarda yeniden yağlanmalıdır ve tip arasında grease as specified by the manufacturer. It is important to remember that sealed or shielded rulmans (ZZ veya 2RS) tipik olarak "ömür boyu yağlanır" ve açılacak, temizlenecek veya yeniden yağlanacak şekilde tasarlanmamıştır.

Yaygın Arıza Modları

Bir olayın temel nedenini anlamak rulman failure en önemli adımdır sorun giderme .

• Yorgunluk: most common form of rulman failure yuvarlanma yollarında pullanma veya dökülme olarak kendini gösteren malzeme yorgunluğudur. Bu bir işarettir rulman katlandığı milyonlarca stres döngüsünün sonucu olarak hesaplanan hizmet ömrünün sonuna ulaştı.

• Kirlenme: birbrasive particles like dirt, dust, and metal shavings are responsible for a large percentage of premature rulman failure . Yuvarlanma yollarında küçük girintilere neden olurlar ve bilyalı rulmanlar hızlı aşınmaya ve "taşlama" sesine yol açar.

• Yanlış Yağlama: Hem fazla hem de az yağlama neden olabilir rulman başarısız olmak. Yağlayıcının eksikliği metalin metale temasına ve aşırı aşınmaya yol açarken, çok fazla gres ısı oluşmasına ve contanın hasar görmesine neden olabilir.

• Korozyon: Pas ve korozyon rulman yüzeylere genellikle su veya aşındırıcı kimyasallar neden olur. Bu, pürüzsüz yuvarlanma yolu yüzeyini bozan ve aşınmayı hızlandıran çukurlaşmaya neden olabilir.

• Yanlış Kurulum: birs discussed previously, applying force incorrectly during kurulum Brinelling gibi hasarlara yol açarak erken ölümlere neden olabilir. rulman failure ve gürültü.

Sorun Giderme İpuçları

İşte hızlı bir kılavuz sorun giderme veyatak rulman sorunlar:

Bunları bünyesine katarak rulman maintenance uygulamalarla cihazınızın ömrünü önemli ölçüde uzatabilirsiniz. sabit bilyalı rulmanlar ve beklenmeyen mekanik arızaların önlenmesini sağlar.

Doğru Sabit Bilyalı Rulman Seçimi

Uygun olanı seçmek sabit bilyalı rulman yeni bir tasarım veya değiştirme için uygulama şu ana kadar kapsanan tüm bilgileri sentezleyen kritik bir adımdır. Doğru seçim, optimum performansı, güvenilirliği ve uzun ömürlülüğü sağlayacaktır. Eşleşmiyor özellikler diğer taraftan erken doğuma yol açabilir rulman failure ve maliyetli kesintiler. İşte seçim sürecinde dikkate alınması gereken temel faktörler.

Dikkate Alınması Gereken Faktörler (Yük, Hız, Sıcaklık)

demands of the rulman application bunları eşleştirmek için dikkatli bir şekilde analiz edilmelidir. rulman's Yetenekler.

• Yük: most fundamental consideration is the force the rulman desteklemek zorunda kalacak. Her ikisini de belirlemelisiniz radyal yük ve itme yükü bu rulman tabi tutulacaktır. Dinamik yük değeri ( $Ç$ ) seçilenlerin rulman hesaplanan eşdeğer dinamik yük altında gerekli servis ömrünü sağlamaya yeterli olmalıdır. Benzer şekilde, statik yük değeri ( ${Ç}_0$ ) aşılmamalıdır, özellikle uygulamalar nerede a high load is applied while the rulman sabittir. Bu, konunun ayrıntılı olarak anlaşılmasının rulman hayat formülü ( $L_{10}=(Ç/P{)}^3$ ) paha biçilmez hale gelir.

• Hız: maximum operating speed of the shaft must be well within the rulman's RPM sınırı. Yüksek hızlar gerektirir rulmans açık veya korumalı gibi düşük sürtünmeli rulmans ve often necessitate a different tip arasında yağlama ısıyı gresten daha etkili bir şekilde dağıtabilen yağ gibi. bir rulman Hız sınırının üzerinde çalışmaya zorlanmak, hızlı bir şekilde aşırı ısınarak yağın bozulmasına ve hızlı bir şekilde çalışmasına yol açacaktır. rulman failure .

• Sıcaklık: operating temperature of the uygulama doğru seçimi yapmak çok önemli rulman materials ve yağlayıcı. Yüksek sıcaklıklar gresi ve yağı parçalayabilir ve eğer yeterince aşırı ise çelik halkaların ve bilyaların sertliğini ve gücünü kalıcı olarak değiştirebilir. Yüksek sıcaklık için uygulamalar , özel yağlayıcılar ve rulman types yüksek sıcaklık kafesleri (pirinç gibi) veya seramik malzemeler gerekli olabilir.

Rulman Boyutu ve Açıklığı

Performans gereksinimleri karşılandıktan sonra, fiziksel özellikler ele alınması gerekir.

• Boyut: standard dimensions of a sabit bilyalı rulman deliği (iç çap), dış çapı ve genişliğidir. Uygun bir uyum sağlamak için bu boyutların mil ve yatak deliğiyle tam olarak eşleştirilmesi gerekir. Sıkı bir bağlantı, iç boşluğu azaltan bir ön yük oluşturabilirken, gevşek bir bağlantı, şaftın kaymasına ve sürtünme korozyonuna neden olabilir.

• İç Açıklık: Bu, iç halka, toplar ve dış halka arasındaki az miktarda oynama veya "gevşeklik"tir. Bu kritik bir durum Şartname bu onu etkiler rulman's performans ve yaşam. C0 olarak adlandırılan standart açıklık çoğu genel uygulama için uygundur. rulman applications . Ancak belirli koşullar için farklı bir izin gerekli olabilir: rulman C3 açıklığı daha fazla iç boşluğa sahiptir ve bu da aşağıdakiler için faydalıdır: uygulamalar termal genleşmenin bir faktör olduğu yüksek hızlarda veya sıcaklıklarda. Bunun tersine, C2 açıklığı daha sıkıdır ve aşağıdaki amaçlar için kullanılabilir: uygulamalar daha fazla dönme doğruluğu gerektirir.

birccuracy and Tolerance

precision of a sabit bilyalı rulman uluslararası standartlaştırılmış tolerans derecesi ile tanımlanır.

• birBEC Grades: Amerika Birleşik Devletleri'nde, Halka Şeklindeki Rulman Mühendisleri Komitesi (ABEC), rulmanların boyutsal doğruluğunu ve dönme toleransını tanımlayan dereceler belirler. rulmans . Dereceler 1'den (en düşük hassasiyet) 9'a (en yüksek hassasiyet) kadar değişir.

• birpplication-Specific Needs: bir standard ABEC 1 rulman çoğu genel endüstriyel için uygundur rulman applications elektrik motorları veya pompalar gibi. Ancak, uygulamalar Takım tezgahı milleri veya hassas aletler gibi son derece düşük gürültü ve yüksek dönme doğruluğu gerektiren ABEC 3 veya 5 gibi daha yüksek kaliteler kullanılır. Daha yüksek doğruluğun önemli ölçüde daha yüksek bir maliyete yol açtığını unutmamak önemlidir, bu nedenle yalnızca uygulama gerçekten bunu talep ediyor.

Sabit Bilyalı Rulmanlarda Gelecek Trendler

world of rulmans statik olmaktan uzaktır. Endüstriler geliştikçe ve daha fazla verimlilik, sürdürülebilirlik ve akıllı sistemlere ihtiyaç duyuldukça, arkasındaki teknoloji de büyüyor. sabit bilyalı rulmanlar . geleceği rulmans üç temel trend tarafından şekillendirilmektedir: rulman materials , akıllı teknolojinin entegrasyonu ve sürdürülebilir çözümlere yenilenmiş bir odaklanma.

birdvancements in Materials

quest for higher performance has led to the development of new and improved rulman materials . iken krom çelik Endüstri standardı olmaya devam eden araştırmalar, özellikle elektrikli araçlarda (EV'ler) daha yüksek hız ve yük taleplerini karşılamak için geliştirilmiş yorulma mukavemeti ve aşınma direncine sahip alaşımlar oluşturmaya odaklanıyor. Ayrıca, kullanımı seramik malzemeler Silisyum Nitrürün özellikle yüksek hızlı uygulamalarda daha yaygın hale gelmesi gibi uygulamalar EV aktarma organları ve turboşarjlar gibi. Bu malzemeler daha hafiftir, daha serttir ve daha az malzemeyle daha yüksek sıcaklıklarda çalışabilir. yağlama önemli bir performans avantajı sunuyor. Araştırmacılar aynı zamanda standart çeliğin dayanıklılığını artırmak ve sürtünmesini azaltmak için Elmas Benzeri Karbon (DLC) gibi gelişmiş kaplamaların kullanımını da araştırıyorlar. rulmans .

Sensörlü Akıllı Rulmanlar

En heyecan verici trendlerden biri sensörlerin ve elektroniklerin doğrudan entegre edilmesidir. rulmans "akıllı"yı doğuruyor rulmans " Bunlar rulmans sadece pasif mekanik bileşenler değildir; aktif veri toplama cihazlarıdır. Gömülü sensörler sıcaklık, titreşim ve sıcaklık gibi önemli çalışma parametrelerini gerçek zamanlı olarak izleyebilir. radyal yük . Bu gerçek zamanlı veriler, geleneksel, zamana dayalı verilerden geçişe olanak tanır rulman maintenance çok daha verimli ve uygun maliyetli bir tahmine bakım modeli. Anormallikleri ve aşınmanın erken belirtilerini tespit ederek akıllı rulmans felaket yaşanmadan önce operatörleri olası sorunlara karşı uyarabilir rulman failure meydana gelir, ekipmanın çalışma süresi en üst düzeye çıkarılır ve onarım maliyetleri en aza indirilir. Bu teknoloji, Endüstri 4.0'ın temel taşıdır ve makinelerin kendi bilincine varmasını ve Nesnelerin İnterneti'ne (IoT) bağlanmasını sağlar.

Sürdürülebilir Rulman Çözümleri

birs industries worldwide commit to reducing their environmental footprint, the rulman endüstri aynı zamanda daha sürdürülebilir uygulamalara doğru ilerliyor. Üreticiler gelişiyor rulmans yaşam döngüleri boyunca çevresel etkileri azaltılmıştır. Buna, geri dönüştürülmüş çeliğin kullanılması ve enerji açısından daha verimli yeni üretim süreçlerinin geliştirilmesi de dahildir. Ayrıca biyolojik olarak parçalanabilen ve daha düşük toksisite profiline sahip çevre dostu yağlayıcıların geliştirilmesine yönelik bir baskı da var. Yeni rulman types Sürtünmeyi ve enerji tüketimini azaltacak şekilde tasarlanıyor ve üretimde daha fazla verimliliğe doğrudan katkıda bulunuyor. rulman applications rüzgar türbinlerinden elektrikli araçlara kadar hizmet veriyorlar. Döngüsel ekonomi kavramı da ilgi kazanıyor ve bazı üreticiler, yağlama ve ömrünü uzatmak için yenileme hizmetleri rulmans ve israfı en aza indirin.

convergence of material science, digital technology, and sustainability will continue to drive the evolution of sabit bilyalı rulmanlar , gelecek yıllarda da mekanik inovasyonun kalbinde kalmalarını sağlayacak.
